풍모
제품 사양
외경: 25.4mm / 1인치
재료: AISI 201/304/316
표면: 거울 광택 / 새틴 브러시
아크 길이: 66mm / 2.60인치
연결: 용접
각도: 90도
강조하다:

스테인리스 스틸 배러스터 핑팅 304급

,

1인치 지름의 사틴 롤러코브

,

90도 아크 인옥스 피팅 316

기본 정보
원래 장소: 중국 포산.
브랜드 이름: VVINSCO/WINSCO METAL
인증: ISO,SGS,TUV,MTC,Third Party From Customers
모델 번호: 스테인레스 스틸 계단 및 난간 액세서리용으로 특별히 설계된 항해에 적합한 수출 포장입니다. 1. 모든 광택/거울/600G/PVD 피팅에 대한 개별 EPE 폼 백으로 표면이 긁히지
결제 및 배송 조건
포장 세부 사항: **스테인리스 스틸 장식 튜브**용으로 특별히 설계된 항해에 적합한 수출용 포장재입니다. 1. 플라스틱 엔드 캡은 파이프 끝을 충격과 먼지로부터 보호합니다. 2. 중요한 보호 :
배달 시간: 샘플: 3-7일; 대량 생산: 15-45일
지불 조건: 신용장, 티/티
공급 능력: 한 달에 100000개
제품 설명
VVINSCO | 용접용 난간 부품

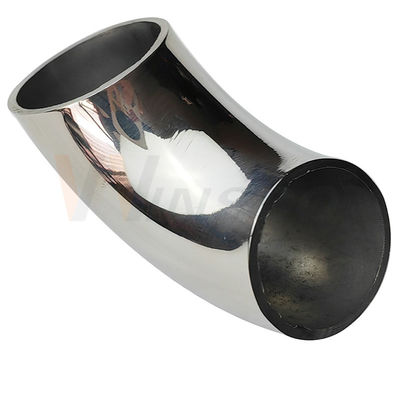

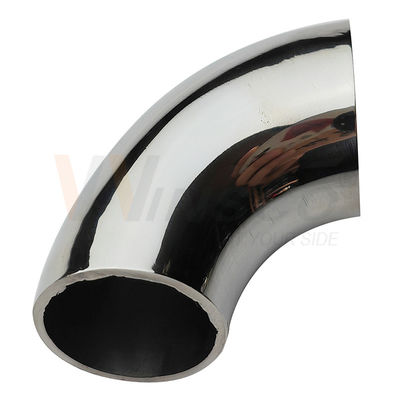

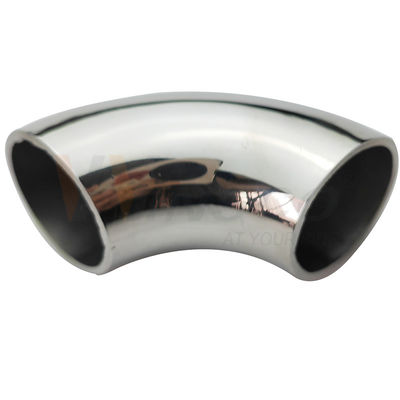

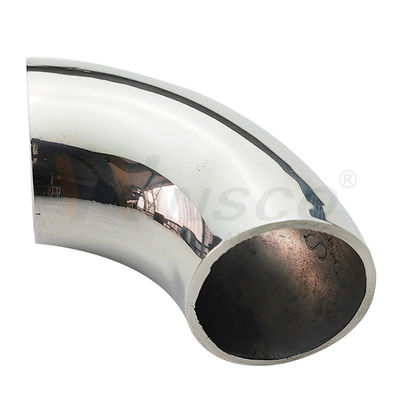

25.4mm (1인치) 스테인리스 스틸 90도 핸드레일 엘보 - 66mm 아크 길이

일치하는 25.4mm / 1인치 OD 스테인리스 스틸 난간 튜브에 사용되는 용접형 90도 엘보입니다. 계단 난간, 발코니 디테일, 가구, 장식 프레임 및 맞춤 제작을 위해 SS201, SS304 및 SS316으로 제공되며 미러 폴리시 또는 새틴/브러시드 마감으로 제공됩니다.

OD 25.4mm / 1인치90도 엘보아크 66mm / 2.60인치1.2 / 1.5mm 벽 두께201 / 304 / 316

2

제품 개요

이 엘보는 일치하는 25.4mm 스테인리스 스틸 튜브 어셈블리에서 부드러운 직각 방향 변경을 제공합니다. 66mm 아크는 컴팩트한 건축 디테일을 지원하는 동시에 용접부를 매끄럽게 처리하여 시각적 연속성을 유지할 수 있도록 합니다. 생산 전에 튜브 OD, 벽 두께, 등급 및 표면을 확인하십시오.

2

적합 요구 사항: 대상 외경은 25.4mm / 1인치입니다. 공칭 25mm 튜브는 자동으로 호환되지 않습니다. 실제 튜브 치수와 조인트 허용 오차를 확인해야 합니다.

기술 사양

제품 용접형 스테인리스 스틸 90도 핸드레일 / 난간 엘보
외경 25.4mm / 1인치
아크 길이 66mm / 약 2.60인치
벽 두께 1.2mm (0.047인치) 또는 1.5mm (0.059인치)
재질 AISI 201, AISI 304 또는 AISI 316 스테인리스 스틸
마감 미러 폴리시 (PSS) 또는 새틴/브러시드 (SSS)
연결 맞대기 용접 / 제작 연결; 설치자는 용접 절차를 확인해야 합니다.
맞춤 제작 등급, 마감, 치수, 라벨링 및 포장은 도면 및 수량 확인에 따라 달라집니다.

이 엘보가 설치 위험을 줄이는 데 도움이 되는 이유

2

정확한 1인치 OD 참조미터법 및 인치 치수는 구매자가 엘보를 튜브 사양과 일치시키는 데 도움이 됩니다.
정의된 66mm 아크절단 및 용접 전에 벤드 치수를 확인할 수 있습니다.
마감 일치미러 또는 새틴 표면을 연결된 핸드레일과 일치시킬 수 있습니다.
실용적인 등급 선택201, 304 및 316은 다양한 예산 및 노출 조건에 적합합니다.
제어된 제작일치하는 벽 두께는 정렬 및 용접 마감 일관성을 향상시킵니다.
선적 전 확인치수, 등급, 표면, 수량 및 라벨은 주문과 대조하여 확인할 수 있습니다.

90도 엘보 크기-시리즈 참조

전체 시리즈 차트는 다른 OD, 아크 길이 및 벽 두께 조합을 제공합니다. 이 모델에 대한 승인된 주문은 25.4mm OD, 66mm 아크 및 선택한 벽 두께를 명시해야 합니다.

VVINSCO 90 degree stainless steel handrail elbow size and thickness reference chart

권장 용접 및 마감 순서

  1. 25.4mm / 1인치 OD, 벽 두께, 등급, 90도 각도 및 66mm 아크를 확인합니다.
  2. 맞대는 튜브 끝을 사각형으로 자르고 깨끗하게 하고 디버링합니다.
  3. 90도 제작 지그에서 부품을 정렬하고 고정합니다.
  4. 대칭적으로 테이퍼 용접하고 승인된 TIG 용접을 완료합니다.
  5. 조인트를 매끄럽게 처리하고 지정된 미러 폴리시 또는 새틴 그레인을 복원합니다.
  6. 각도, 정렬, 치수 및 보이는 표면 품질을 검사합니다.
엔지니어링 참고: 이것은 난간 부품이며 인증된 압력 파이프 피팅이 아닙니다. 완성된 난간 구조, 용접, 앵커 및 하중은 책임 엔지니어가 검증하고 현지 규정을 준수해야 합니다.

견적 요청 시 보내야 할 사항

  • 필요한 OD: 25.4mm / 1인치
  • 벽 두께: 1.2mm 또는 1.5mm
  • 등급: SS201, SS304 또는 SS316
  • 마감: 미러 또는 새틴/브러시드
  • 수량, 포장, 목적지 및 도면 또는 샘플

자주 묻는 질문

이 엘보가 25mm 튜브에 맞습니까?
확인 없이는 아닙니다. 이 제품은 25.4mm / 1인치 OD로 지정되므로 실제 25mm 튜브 크기와 의도된 조인트는 별도로 평가해야 합니다.

야외에는 어떤 등급을 사용해야 합니까?
SS304는 많은 일반 건축 환경에 적합합니다. SS316은 해안, 수영장 또는 염화물 노출이 쉬운 환경에 선호됩니다. SS201은 주로 건조한 실내용입니다.

엘보와 일치하는 튜브를 함께 공급할 수 있습니까?
예. 등급, OD, 벽 두께, 마감, 튜브 길이 및 수량을 제공하여 두 제품을 조정할 수 있습니다.

생산 전 호환성 확인

VVINSCO에 튜브 OD, 벽 두께, 등급, 표면, 수량 및 도면을 보내십시오. Winsco Metal은 23년 이상의 스테인리스 스틸 제조 및 수출 경험을 보유하고 있습니다.

평가 및 리뷰

종합평가

5.0
이 제품에 대한 50개의 리뷰를 기반으로 합니다.

평가 스냅샷

다음은 모든 평점의 분포입니다.
5 별
100%
4 별
0%
3 별
0%
2 별
0%
1 별
0%

모든 리뷰

R
Roberto Silva
Chile Jul 23.2021
We bought this 25.4mm (1 inch) diameter 90 degree stainless steel elbow with 66mm arc length from WinscoMetal for our balustrade project. Available grades 201,304 and 316, both fine polishing and satin surface options. The bending is uniform, edges clean without burrs. Perfect match with our railing tubes. Great craftsmanship and competitive price. Communication was smooth and delivery on schedule. We will reorder these baluster fittings for our next construction project.
