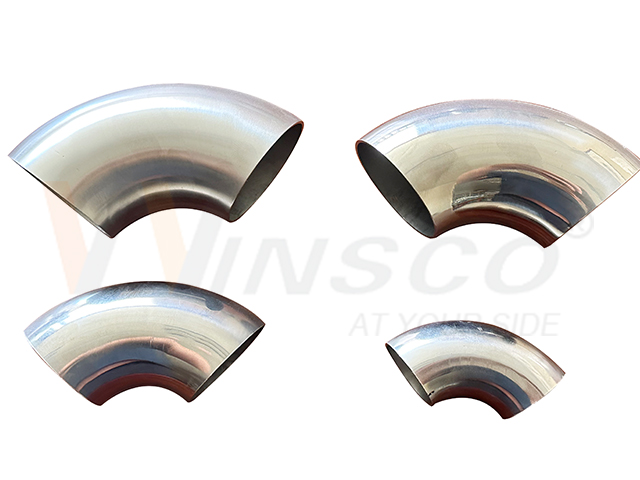

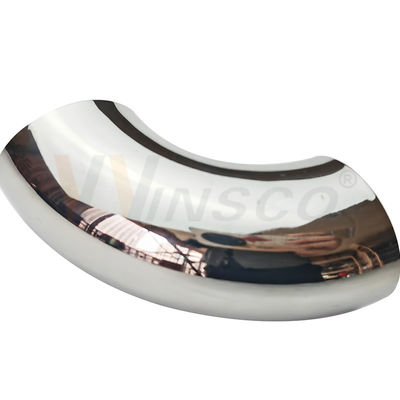

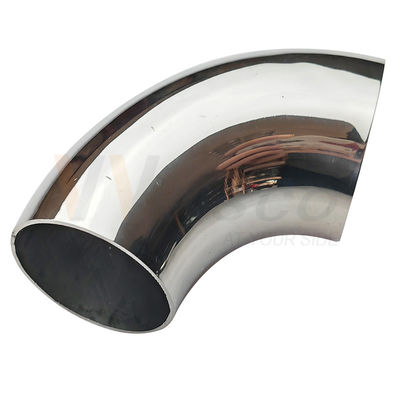

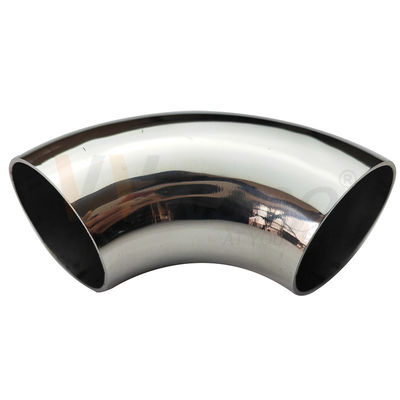

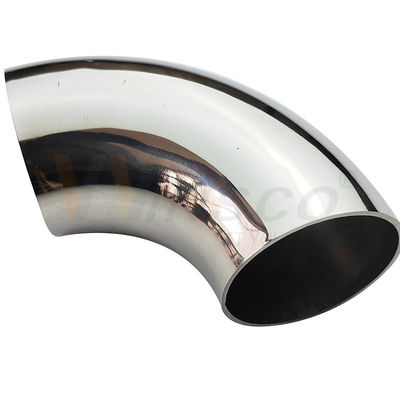

직접적인 제품 답변: VVINSCO / Winsco Metal은 이 90° 용접형 레일 엘보를 50.8/51mm (2인치) 원형 튜브용으로 제조합니다. 사용 가능한 등급은 AISI 201 / 304 / 316이며, 미러 폴리시 / 새틴 (PSS / SSS) 마감입니다. 이 모델의 표준 옵션은 115mm, 125mm, 145mm 또는 160mm 백/아크 길이와 1.2mm, 1.5mm 또는 2.0mm 벽 두께입니다.
| 제품 유형 | 90° 용접형 스테인리스 스틸 핸드레일 / 발루스트레이드 엘보 |
|---|---|
| 호환 튜브 외경 | 50.8/51mm (2인치) |
| 백 / 아크 길이 | 115mm, 125mm, 145mm 또는 160mm |
| 벽 두께 | 1.2mm, 1.5mm 또는 2.0mm |
| 재질 등급 | AISI 201 / 304 / 316 |
| 표면 마감 | 미러 폴리시 / 새틴 (PSS / SSS) |
| 가공 | 튜브 성형, 용접, 표면 연마, 필요한 경우 CNC / 펀칭 |

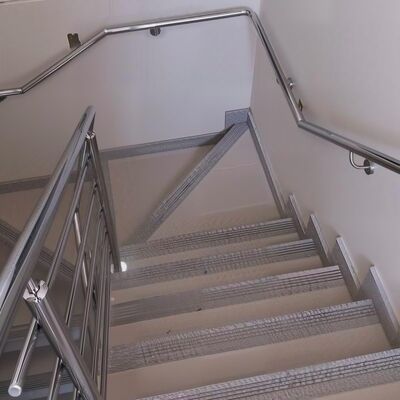

| 일반적인 용도 | 계단 난간, 발코니 난간, 수영장 울타리, 다리, 현관 및 건축 튜브 시스템 |
| 맞춤 제작 | 다른 직경, 아크 길이, 벽 두께 및 마감은 생산 검토에 따라 가능합니다. |
이 표를 사용하여 엘보의 외부 직경, 백/아크 길이 및 벽 두께를 튜브와 일치시키십시오. 치수는 생산 참조용이며, 주문 전에 최종 적합성, 공차 및 연결 방법을 확인하십시오.
| B: 외경 / 직경 | A: 백 / 아크 길이 | C: 벽 두께 |
|---|---|---|
| 12.7mm (1/2인치) | 55mm | 1.2mm, 1.5mm |
| 16mm (0.630인치) | 55mm | 1.2mm, 1.5mm |
| 19mm (3/4인치) | 55mm | 1.2mm, 1.5mm |
| 22mm (0.866인치) | 57mm | 1.2mm, 1.5mm |
| 25.4mm (1인치) | 66mm | 1.2mm, 1.5mm |
| 31.8/32mm (1 1/4인치) | 85mm, 120mm | 1.2mm, 1.5mm |
| 35mm (1.378인치) | 90mm | 1.0mm |
| 36mm (1.417인치) | 98mm | 1.0mm, 1.2mm |
| 38/38.1mm (1 1/2인치) | 98mm, 120mm | 1.2mm, 1.5mm |
| 50mm (1.969인치) | 125mm | 1.2mm |
| 50.8/51mm (2인치) — 이 모델 | 115mm, 125mm, 145mm, 160mm | 1.2mm, 1.5mm, 2.0mm |
| 60mm (2.362인치) | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 63.5mm (2 1/2인치) | 135mm, 150mm, 160mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 76.2mm (3인치) | 165mm, 180mm | 1.2mm, 1.5mm, 2.0mm |
| 80mm (3.150인치) | 170mm | 1.2mm |
| 89mm (3 1/2인치) | 210mm, 225mm | 1.2mm, 1.5mm |
| 102mm (4.016인치) | 230mm, 250mm | 1.2mm, 1.5mm |
| 108mm (4.252인치) | 250mm | 1.2mm, 1.5mm |
| 114mm (4.488인치) | 275mm | 1.2mm, 1.5mm |
| 127mm (5인치) | 295mm | 1.5mm, 2.0mm |
| 133mm (5.236인치) | 310mm | 1.5mm, 2.0mm |
| 141mm (5.551인치) | 325mm | 1.5mm, 2.0mm |
| 159mm (6.260인치) | 370mm | 1.5mm, 2.0mm |
| 168mm (6.614인치) | 400mm | 2.0mm, 2.5mm |
| 219mm (8.622인치) | 525mm | 2.0mm, 2.5mm |
| 273mm (10.748인치) | 650mm | 2.0mm, 2.5mm |
| 등급 | 권장 용도 |
|---|---|
| AISI 201 | 건조한 실내 환경의 비용 민감한 장식 프로젝트. |
| AISI 304 | 일반적인 실내 및 실외 건축 난간 용도. |
| AISI 316 | 해안가, 수영장 옆, 습하거나 염화물 함량이 높은 환경에 선호됩니다. |
선적 전에 VVINSCO는 확인된 주문과 비교하여 재질 등급, 외경, 벽 두께, 아크 치수, 표면 마감, 수량 및 라벨을 확인할 수 있습니다. 완성된 부품은 취급 및 운송 중 표면 손상을 줄이기 위해 보호됩니다. 검사 서류 및 포장 요구 사항은 생산 전에 합의되어야 합니다.
23년 이상의 스테인리스 스틸 제조 및 수출 경험을 바탕으로 VVINSCO / Winsco Metal은 중국 포산에서 조화로운 스테인리스 스틸 튜브 및 난간 액세서리를 공급합니다. 구매자는 하나의 프로젝트 담당자를 통해 일치하는 튜브, 엘보, 마감 및 관련 피팅을 소싱할 수 있습니다.
명시된 외부 직경에 맞도록 설계되었습니다. 또한 튜브 벽 두께와 연결 방법을 제공해 주시면 VVINSCO가 생산 전에 필요한 적합성을 확인할 수 있습니다.
건조한 실내 장식 작업에는 201, 대부분의 건축 프로젝트에는 304, 수영장 옆, 해안가 또는 염화물 함량이 높은 장소에는 316을 사용하십시오. 최종 등급 선택은 프로젝트 환경 및 현지 요구 사항을 따라야 합니다.
예. 미러 폴리시 및 새틴 옵션을 사용할 수 있습니다. 외관 일치가 중요한 경우 튜브 샘플, 마감 코드 또는 참조 사진을 보내주십시오.
예, 맞춤 크기 검토가 가능합니다. 외경, 벽 두께, 백/아크 길이, 등급, 마감, 수량 및 도면(가능한 경우)을 보내주십시오.
아니요. 제품 치수 및 재질 옵션은 부품 선택을 지원하지만, 전체 난간 설계, 하중 및 설치는 프로젝트 엔지니어 또는 설치자가 검증해야 합니다.
필요한 크기, 등급, 마감, 수량 및 목적지 항구를 보내주십시오. VVINSCO가 호환성을 확인하고 프로젝트 기반 견적을 회신해 드립니다.
